Sbavatura dei collettori con TEM per una distribuzione ottimale del fluido

Nei sistemi di trasmissione di potenza fluida industriali, ogni spigolo di un collettore è importante. Anche una minuscola sbavatura in una cavità interna o un punto ruvido in una sede della valvola può ridurre l’efficienza idraulica, introdurre contaminazione da sbavature e ridurre la durata dei componenti in alluminio, acciaio inossidabile o ferro.

La sbavatura è più di una semplice finitura: è un processo fondamentale che garantisce il flusso regolare di olio idraulico, gas o altri fluidi, ottimizzando l’efficienza energetica e le prestazioni del sistema.

Extrude Hone fornisce soluzioni complete per la sbavatura di collettori idraulici, blocchi valvole e altri componenti per la trasmissione di potenza fluida, utilizzando la tecnologia avanzata di sbavatura termica (TEM) per produrre parti affidabili e prive di bave per applicazioni industriali.

COSA SONO I COLLETTORI?

I collettori sono componenti centrali nei sistemi industriali di trasmissione di potenza fluida, che controllano e dirigono il flusso di fluido compresso verso più uscite.

Garantiscono la distribuzione precisa dei fluidi per supportare le prestazioni del sistema e l’efficienza energetica.

Un collettore include tipicamente diverse valvole, filettature e punti di controllo che consentono agli operatori di regolare, monitorare e dirigere il flusso del fluido con una perdita di energia minima e un’elevata precisione.

Gestiscono aria, olio idraulico, gas o liquidi all’interno di passaggi interni, fori trasversali e cavità, rendendoli fondamentali per i sistemi idraulici, pneumatici, di raffreddamento, di lubrificazione e di alimentazione.

Perché i collettori sono importanti?

I collettori migliorano la sicurezza, l’affidabilità, la velocità e la precisione nelle applicazioni di potenza fluida. Una corretta distribuzione del fluido porta a:

  1. Migliore distribuzione del fluido: gestione di molte linee da un unico dispositivo, riducendo la complessità delle tubazioni.
  2. Efficienza energetica: un controllo accurato aiuta a prevenire le perdite e a risparmiare energia.
  3. Convenienza: un minor numero di valvole e raccordi riduce i costi dei materiali e della manodopera.
  4. Compattezza: la riduzione delle tubazioni e dei raccordi rende il sistema più piccolo, più affidabile e più facile da mantenere.

COME FUNZIONANO I COLLETTORI?

Un collettore presenta solitamente un blocco centrale con più porte collegate a diverse linee di fluido. Le valvole su queste porte controllano la portata, la pressione e la direzione dei fluidi:

  • Meccanismi di controllo: le valvole regolano il flusso verso aree specifiche del sistema.
  • Regolazione e misurazione della pressione: alcuni collettori includono componenti per mantenere e misurare la pressione del fluido.
  • Controllo e misurazione della portata: i regolatori e i misuratori di portata aiutano a monitorare e mantenere un movimento costante del fluido.

Esistono tre tipi principali a seconda della complessità del sistema e delle esigenze di personalizzazione:

  1. Collettori a blocco singolo: sistemi compatti e semplici con un numero ridotto di controlli.
  2. Costruiti da elementi collegati; il design può essere ampliato per applicazioni complesse.
  3. Collettori personalizzati: realizzati su misura per soddisfare i requisiti specifici del progetto.

PERCHÉ LA SBAVATURA TERMICA PER I COLLETTORI IDRAULICI?

I collettori sono complessi e spesso presentano passaggi interni intricati, rendendo difficile la rimozione delle bave. I metodi tradizionali richiedono molto tempo e sono soggetti a errori.

La tecnologia TEM di Extrude Hone riduce i tempi di ciclo, elimina le rilavorazioni e aumenta l’efficienza produttiva, fornendo collettori privi di bave con una qualità costante.

Con la tecnologia TEM, i collettori possono essere sbavati internamente ed esternamente in meno di un minuto, riducendo i costi di manodopera e fornendo al contempo una soluzione automatizzata e affidabile per i sistemi di potenza fluida.

Introduzione alla tecnologia TEM

La sbavatura termica (TEM) utilizza un processo di combustione che non entra in contatto con la superficie del collettore. Una camera sigillata viene riempita con metano e ossigeno, e una scintilla accende la miscela, producendo un’onda di calore che raggiunge i 6.000 °F. Questo processo ossida bave e sfridi, lasciando il materiale inalterato nella forma e nelle proprietà.

La tecnologia TEM è in grado di raggiungere tutte le parti di un collettore, comprese le cavità interne e i fori trasversali più complessi, rendendola superiore ai metodi di sbavatura tradizionali.



Perché sceglierlo?

  • Copertura al 100%: il TEM raggiunge tutte le superfici interne e gli angoli.
  • Veloce ed economico: centinaia di collettori all’ora, tempi di ciclo inferiori a 1 minuto.
  • Nessuna sbavatura secondaria: elimina la contaminazione e i difetti comuni nei metodi manuali.
  • Versatilità dei materiali: funziona su acciaio, acciaio inossidabile, alluminio e ghisa.
  • Uniformità: riduce l’errore umano e garantisce risultati ripetibili e di alta qualità.

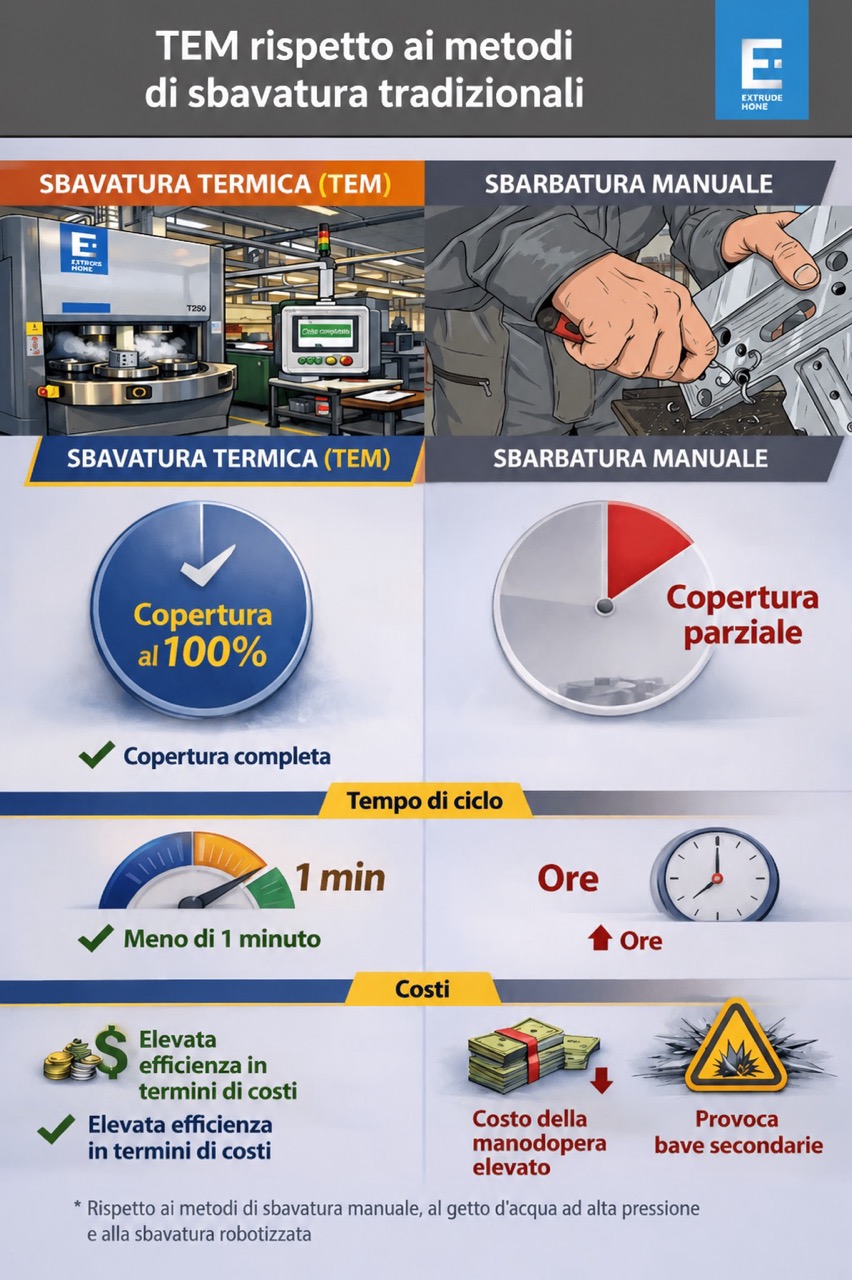

TEM VS METODI DI SBAVATURA TRADIZIONALI

CaratteristicaTEMSbavatura manualeGetto d'acqua ad alta pressioneSbavatura robotizzata
Copertura 100% (il gas raggiunge ogni cavità) Solo linea di vista Linea di vista Limitata dall'accesso dell'utensile
Tempo di ciclo <1 minuto Ore Minuti Da secondi a minuti
Convenienza economica Elevata Bassa Medio-alta Media
Bave secondarie Nessuna Possibili Possono crearsi bave secondarie Possono crearsi bave secondarie
Rischio di rilavorazione Zero Elevato Basso Medio
Flessibilità dei materiali Elevata (tutti tranne rame, titanio, magnesio) Limitata LimitataLimitata

Vantaggi per l’industria

La tecnologia TEM di Extrude Hone offre numerosi vantaggi industriali oltre alla sbavatura:

  • Tempi di produzione più brevi: TEM sbava i pezzi in meno di un minuto.
  • Costi inferiori: elimina la dipendenza da manodopera qualificata.
  • Maggiore produttività: lavora centinaia di collettori all’ora.
  • Maggiore sicurezza e affidabilità: la rimozione completa delle bave riduce i guasti alle attrezzature.
  • Qualità costante: ogni pezzo soddisfa gli stessi elevati standard.
Conttato

COSA OFFRE EXTRUDE HONE

Da oltre 40 anni, Extrude Hone è leader nella tecnologia di sbavatura termica, fornendo soluzioni personalizzate per i settori automobilistico, aerospaziale e della potenza fluida. La tecnologia TEM riduce i tempi di sbavatura da ore a minuti, migliorando al contempo la qualità e l’affidabilità.

Offriamo un supporto completo per la tecnologia TEM, dalla prima consulenza ai servizi post-installazione:

  • Studi di fattibilità: valutiamo se la tecnologia TEM è adatta alla vostra produzione.
  • Formazione e configurazione: istruzioni complete per ottimizzare l’utilizzo del sistema.
  • Assistenza post-installazione: servizio continuo e ottimizzazione dei processi.

LE NOSTRE SOLUZIONI PER LA SBAVATURA DEI COLLETTORI

T250

Parti di piccole e medie dimensioni, collettori compatti.

Scopri T250

T350 e T450

Parti più grandi, produzione ad alto volume.

Discover T350 & T450

Officina conto terzi

Sistemi TEM su misura per esigenze di produzione specifiche.

Contatto

Ecco alcuni esempi di come la tecnologia TEM ha aiutato i nostri clienti a ottenere ottimi risultati:

  • Unitech: Riduzione dei tempi di consegna da 3 giorni a 2 ore e aumento della produzione del 30%.
  • Custom Design Components (CDC): Riduzione della spesa per la manodopera della metà, pur mantenendo elevati standard di qualità.
  • Tomenson: Utilizzo della tecnologia TEM per ridurre il tempo necessario alla sbavatura manuale di ciascun pezzo da 90 minuti a 16 minuti, rendendo la linea di produzione più efficiente.
  • Precision Machining Services: Minore necessità di sbavatura manuale e maggiore flessibilità produttiva, con conseguente riduzione dei tempi di consegna e dei costi di manodopera.
  • Metal Processing Solutions: hanno eliminato due macchine e le hanno sostituite con un unico impianto TEM di Extrude Hone. Ciò ha semplificato il lavoro e ridotto il numero di persone necessarie per gestirla a una sola persona per ogni turno.

Migliorate la vostra produzione di collettori con la tecnologia TEM:

– Contattate Extrude Hone per un preventivo o una presentazione tecnica.
– Acquistate un sistema TEM o valutate le opzioni di outsourcing.
– Ottenete collettori di alta qualità e privi di bave in modo efficiente e costante.

LASCIATE CHE CI OCCUPIAMO NOI DI TUTTO

Conttato

CASI DI STUDIO

Scoprite di più sulla nostra esperienza con TEM e i collettori

LE BAVE SUI COLLETTORI DI PICCOLE DIMENSIONI CAUSANO GRANDI PROBLEMI

Le piccole bave possono sembrare insignificanti, ma possono causare problemi significativi

Scopri di più

MINES – BANGALORE: TESTIMONIANZA DEL CLIENTE

Da un contratto TEM a una macchina interna T250

Scopri di più

TESTIMONIANZA CUSTOM DESIGN COMPONENTS

“Scegliere Extrude Hone come nostro partner è stata una scelta ovvia.”

Scopri di più

TESTIMONIANZA TOMENSON

L’importanza di un collettore idraulico adeguatamente sbavato non può essere sottovalutata.

Scopri di più
Altri articoli nel nostro blog

DOMANDE FREQUENTI SU TEM E SBAVATURA DEI COLLETTORI

Che cos’è la sbavatura termica (TEM)?

La TEM è un metodo per rimuovere bave e altri residui da un pezzo senza toccarlo. Funziona inviando un’onda di calore attraverso un sistema di accensione a scintilla, che ossida le bave e lo sporco in pochi istanti.

Su quali tipi di materiali è possibile utilizzare il TEM?

Funziona bene su materiali quali ghisa, acciaio, acciaio inossidabile e alluminio. Tuttavia, non funziona con rame, titanio o magnesio.

Quanto è veloce la procedura di sbavatura TEM?

Il TEM può lavorare su centinaia di pezzi ogni ora e il tempo medio necessario per completare un pezzo è inferiore a un minuto.

Il TEM può rimuovere le bave da collettori complessi?

Sì, il TEM è ottimo per la sbavatura di collettori complessi, indipendentemente dal numero di canali interni o dalla complessità del loro design. Il gas utilizzato nel TEM raggiunge ogni parte del componente, assicurando la rimozione di tutte le bave.

Il TEM offre un buon rapporto qualità-prezzo?

Il TEM è molto conveniente perché i pezzi costano solo pochi centesimi per il gas e l’energia elettrica. La riduzione dei costi di produzione è dovuta anche alla minore quantità di lavoro manuale e alla durata più breve dei cicli.
